线条灯：分单色，内控七彩，外控全彩 使用时看清灯具的控制方式选着配套的电源和控制器 注：安装管屏，轮廓，图案拼接灯花样时，请严格按照本公司所提供的CAD接线图纸安装拼接，如没有拿到CAD安装图示，请及时联系本公司客服索取施工布线图

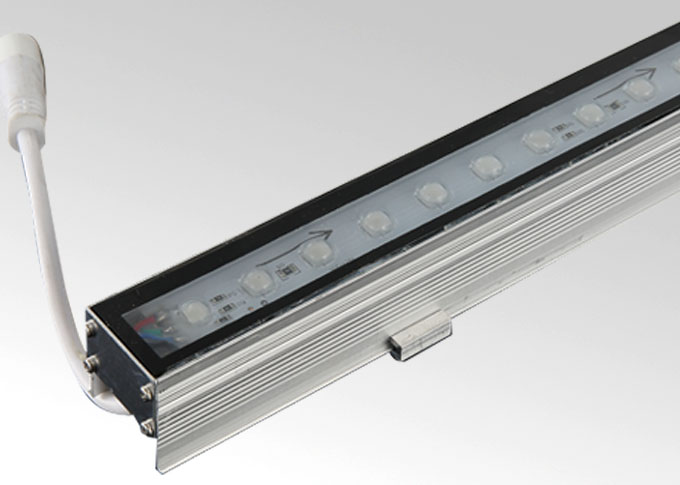

1、 灯具2头分别有接线头 公头和母头 是与灯具间采用的连接方式，公头带有针头（有芯）为输入端，母头有眼（有孔）为输出端，灯具标示信号方向与电压。
2、 产品供电方式采用并联分多路灯具并联在电源上（注：灯具总功率不能超过开光电源总功率的80%），为避免串联过多电压降低灯具变暗或不亮，所以每路长度不超过8米，每路灯具输出未端（母头端）应做防水绝缘处理。

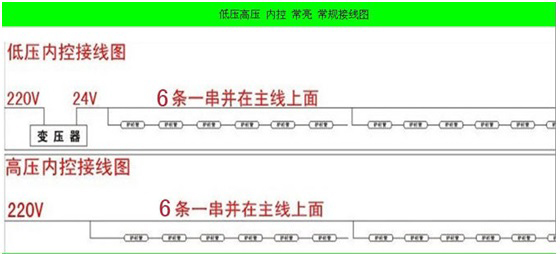

3、 供电线条灯具有2种电器：变压器和开光电源 变压器外表面为黑色很重 开光电源外表面为灰色较轻 开关电源为AC220V输入，DC24V/12V输出用于单色和全彩外空线条灯；变压器为AC220V输入，AC24V输出用于七彩内控；连接供电器为大头母头端，接线方法为：棕正 蓝负，请勿倒装（注：装到会不亮，烧掉）！开关电源是非防水产品，请安装在室内或防雨处理。

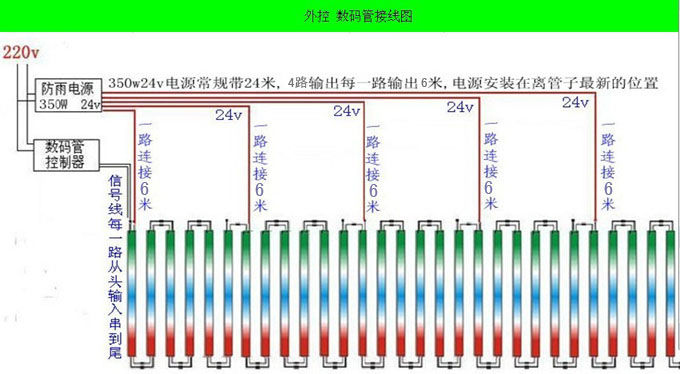

4、 外控线条灯2头出线为1个3芯线或者1个4芯线，3芯线接法：棕色接开光电源正极（24V/12V），蓝色接开光电源负极（GND）并另外拉一条线接界控制器上面的GND端口，黄绿线接控制器信号DAT端口 ；4芯线接法：棕色接开光电源正极（24V/12V），蓝色接开光电源负极（GND），红色接控制器上DAT端口，黑色线接控制器上GND单口。每个控制器根据外空线条灯的不同段数，所带的灯具数量不同，请先确定灯具的段数在连接，避免出错。控制器每个端口6段130条 8段100条 16段50条32段24条（注：全彩外空）
1、 注意事项
a、连接所有灯具的总线路请严格按照国家标注使用电线，电缆。使用的电线、电缆请根据总灯具的总功率使用多大的线材。
b、供电电器和控制器请严格按照我司提供的资料链接。在连接的时候请先用一条测试，确保控制器，电源，灯具完好；避免全部链接供电灯具因接线短路导致灯具、供电电器全部烧掉。
c、安装灯具时请注意灯具的公母头误装反灯具，串联时公头统一保持一个方向，并联时请按照施工接线图安装（注：有统一方向货 或 反方向 2种形式）
d、所有灯具，电器连接的时候必须断电连接。连接好后检测确保无误后方可通电。
e、如按照以上试电后把所有产品通电后，全部不亮或者或者部分亮灯，解决方式：
1）全部灯具不亮：首先检查供电主线与主电源线接线是否有电，确保每个LED电源供电正常，然后检查供电电源与灯具之间的公母头连接出是否有没接好和错接。
2）部分不亮：首先检测电源和灯具直接连接线有没有接好接错，如果是一排灯具
有些亮有些不亮则排查不亮那天与前面一条灯具的连接处属否接好；
3）外空线条灯如上面1）、2）电源排查完后，所有灯具亮灯但是不跑动，请先检查LED控制器上是否有SD卡，卡内是否有程序，在检查LED控制器信号输出是否正常，LED控制器信号输出正常，在检查灯具与控制器之间连接线是否接好；灯具之间有些亮有些不亮，请检查第一个灯具或不亮灯处的灯具接线是否有接好，在检查灯具是否有在安装过程中损坏。（注：全彩外空）
4）所有灯具调试接亮灯后，看整体效果，确定是否还有其他问题。
常见问题：
全部灯具亮灯后抖动闪烁 解决方案：检查控制器链接端口 灯具是否有多带 控制器并联线路是不是太多
部分灯具亮灯后抖动闪烁 解决方案：检查接线位置是否松动 换下第一条闪动和前面一条不闪动的灯具。
